Cara membuat aliran sungai di ArcGIS 10 (sebelum memulainya buat personal geodatabse di ArcCatalog). langsung saja ke tutorialnya.
1. add data (jadikan data menjadi UTM) masuk ke arctoolbox –> data manajemen –> projection and transformation –> raster –> project raster.
2. membuat sungai –> pilih arctoolbox –> spatial analys –> hydrology –> pilih tool FIIL (input = data yang sudah menjadi UTM) –> output (pilih tempat penyimpanan = personal geodatabase) –> z limit (biarkan saja)
3. pilih flow direction –> input = data yang sudah diproses menurut no.2 –> output = sama dengan no.2 –> output drop raster dan force all edge biarkan saja)
4. pilih Flow Accumulation –> input data dari proses no.3 –> output sama no.2 –> input weight raster biarkan saja) –> output data type pilih Float.
5. masih di spatial analys tool –> pilih tool Conditional –> pilih Con –> input conditional raster dari proses no.4 –> expresion diisi dengan: misal ( > 1000 atau > 2000), semakin kecil angka maka sungai semakin detil –> input true raster or constant value isi dengan angka 1 atau 2 atau 3 –> input false raster (biarkan kosong) –> output raster sama dengan no.2
6.masih di spatial analys tool –> pilih stream link –> input masukkan data hasil no.5 –> input flow direction masukkan data hasil no.3 –> output raster sama dengan diatas.
7. pilih stream order ( bisa digunakan untuk mengetahui ordo sungai seperti ordo strahler atatu shreve) caranya: pilih stream order –> input masukkan data hasil no.5 atau no.6 –> input flow direction masukkan data hasil no.3 –> output raster sama dengan diatas –> method of stream ordering pilih salah satu sesuai kebutuhan.
8. merubah data sungai menjadi vektor –> pilih Stream to feature –> input stream raster masukkan data hasil no.6 –> input flow direction raster masukkan data dari hasil no.3 –> output polyline sama dengan diatas –> centang pilihan yang paling bawah.

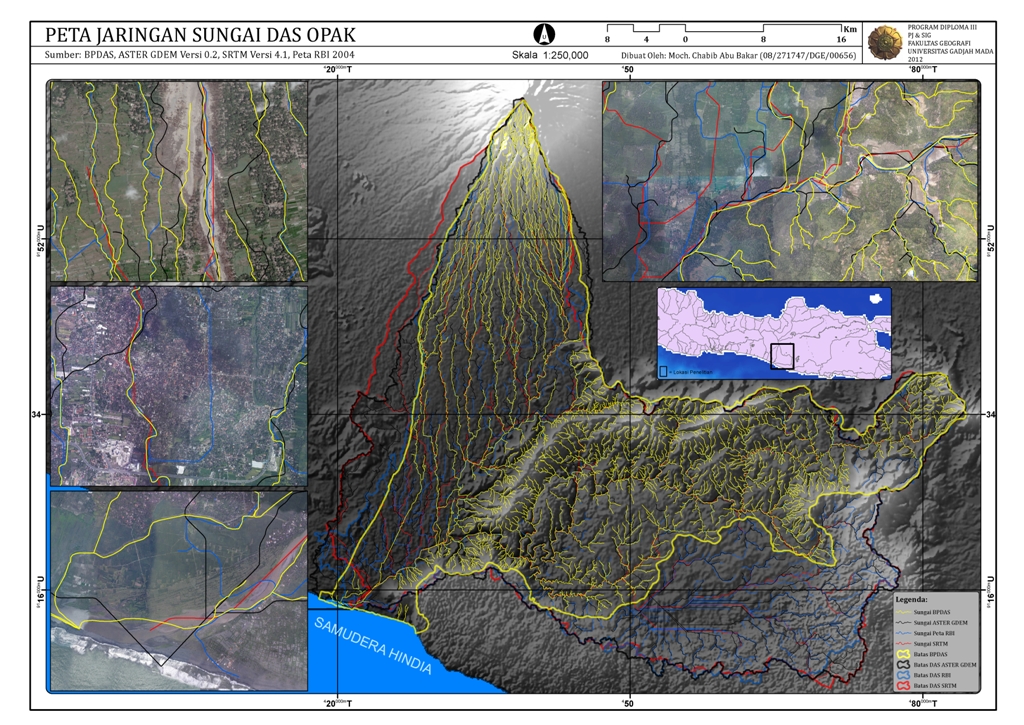

9. selesai. cara membuat aliran sungai dari data dem (GDEM ASTER, SRTM, Topo to Raster).ย Untuk Versi PDF (terdapat tutorial membatasi DAS secara otomatis) menyusul . selamat mencoba.
Kata Kunci:
- cara membuat sungai
- cara menggambar sungai
- cara membuat miniatur sungai
malam ini saya mengalami kesulitan di proses ke 5 pembuatan aliran sungai,dimana saat sudah sampai proses tool con sesuai langkah yang ditulis diatas,tetap saja tidak bisa terproses atau eror,dengan menggunakan tool set null pun tidak bisa terproses, apakah ada masalah dimana say memasukkan data ataukah ada kesalahan ditool Arcgis saya? bagaimana cara saya selanjutnya untuk meneruskan pembuatan aliran sungai selanjutnya,trims.
salam : Rifqi
mohon maaf baru menanggapi pertanyaan anda, untuk langkah ke 5 ketik VALUE sebelum memasukkan nilainya.
trims banyak tutorny pak.. berhasil ๐
Permisi mas,
Mau tanya, saya sudah coba cara2 seperti yg di atas, tapi setelah saya cek di ArcGIS dan saya coba ubah format ke KML/KMZ utk Google Earth ternyata hasilnya cukup berbeda.
Adakah panduan dan ketentuan untuk menentukan besarnya nilai value saat proses conditional ?
Dan masalah utamanya adalah justru tubuh sungai utama (sungai yg paling besar dan panjang) justru tidak dapat terdeteksi mas..
Sedangkan aliran sungai2 yg kecil justru banyak terlihat.. Mohon bantuannya mas..
memang hasil dari aliran sungai di bisa pas/plek dengan sungai yang terlihat di citra, karena pembuatanya menggunakan data dem, jika sumber datanya dari lidar atau dsm hasil aliran sungai kurang lebih sama dengan citra satelit.
besarnya nilai conditional itu bergantung pada resolusi spasial data demnya. untuk sungai utamanya apakah pour point (muara) sudah diletakan di sungai utama atau cuma diletakan begitu saja ?
saya mengalami kesulitan juga untuk langkah ke 5, apakah yang di maksud mengetik VALUE itu pada kolom expresion?
sudah saya ketik tetapi tetap gagal.. jadi apa yg harus sy lakukan untuk dapat melanjutkan pembuatan aliran sungai ini….
mohon bimbingannya pak.
mf pak,, setelah di utat-atik baru bisa. trimakasih modul di atas… tapi saya ingin bertanya bagaimana mengubah hasil akhir menjadi fomat SHP
itu hasil akhir jaringan shp, kalauu tempat penyimpanan geodatabase data tinggal di export ke shp atau bisa pakai tool feature class to shapefile, hasil yang lebih bagus pakai srtm yang 30 meter yang baru.
makasih banyak master ๐ sangat membantu bagi beginner spt sya ๐
saya juga mengalami kesulitan langkah no 5 tidak dapat terproses dimanakah mengetik valuenya…saya coba untuk ketik di expression tapi tetep tidak bisa.mohon pencerahannya.terimakasih sebelumnya
Assalamualaikum, kalau tahap stream to featurenya gak bisa, kira – kira masalahnya dimana ya?
coba diklasifikasinya dilihat lagi.
Maaf pak saya sudah berhasil dengan langkah yang ke 5, cuma saya hanya ingin orde ke 6 sampai 10 bagaimana cara delete orde/grid code 1 sampai 5?
Terimakasih
nanti bisa di delete di attributnya
Langkah no. 5 saya tidak bisa. Eror terus. Maksud ketik “value” itu gimana ya?
(Rudi, bogor)
ada di tutorialnya pak. value keting angka 1 coba pak
Iya…saya udah coba 1, 2 atau 3. Tetep gagal.
Kenapa ya?
nanti akan saya review lagi caranya
